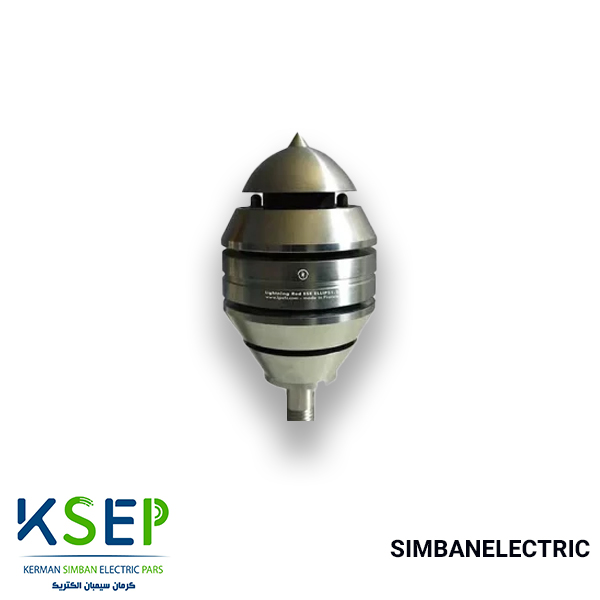

صاعقه گیر الکترونیکی ELLIPS (الیپس) 1.3

توضیحات

صاعقه گیر الکترونیکی ELLIPS (الیپس) 1.3

صاعقه گیر الکترونیکی ELLIPS (الیپس) 1.3 یکی از جدیدترین مدل‌های سیستم‌های حفاظتی در برابر صاعقه است که با فناوری پیشرفته ESE (Early Streamer Emission) طراحی شده است. این فناوری باعث می‌شود دستگاه قبل از وقوع تخلیه الکتریکی، یون‌های لازم را آزاد کرده و مسیر صاعقه را به سمت خود هدایت کند؛ در نتیجه از برخورد مستقیم صاعقه به ساختمان یا سازه جلوگیری می‌شود.

این صاعقه گیر الکترونیکی ELLIPS (الیپس) 1.3 از آلیاژ آلومینیوم و مواد پلیمری مقاوم ساخته شده و به گونه‌ای طراحی شده که در برابر شرایط جوی سخت، رطوبت و خوردگی دوام بسیار بالایی دارد. طراحی آیرودینامیک و مقاوم آن، عملکردی مطمئن و طول‌عمر بالا را تضمین می‌کند. همچنین این دستگاه بدون نیاز به منبع تغذیه برق عمل می‌کند و انرژی خود را از میدان الکتریکی محیط تأمین می‌نماید.

فناوری عملکرد

دستگاه میدان الکتریکی جو را تشخیص می‌دهد. انرژی را در خازن‌های داخلی ذخیره می‌کند. در لحظه مناسب، ولتاژ بالا بین الکترودها تخلیه می‌شود. هوا یونیزه می‌گردد. رهبر صاعقه زودتر به سمت صاعقه‌گیر هدایت می‌شود. این فرآیند ΔT = 45 μs پیش از صاعقه طبیعی رخ می‌دهد. صاعقه به زمین منتقل می‌شود و از آسیب به سازه جلوگیری می‌کند. سیستم با فناوری خازنی و بدون منبع انرژی خارجی کار می‌کند.

مشخصات فنی

• زمان پیش‌فعال‌سازی (ΔT): 45 میکروثانیه
• شعاع حفاظت (ارتفاع 5 متر): 94 متر
• حداکثر جریان تحمل: 200 kA (10/350 μs)
• جنس بدنه: آلومینیوم + پلیمر مقاوم UV
• وزن: 1.6 کیلوگرم
• ابعاد: 200×100 میلی‌متر
• اتصال به دکل: رزوه M20
• رنگ: 8 گزینه (سفید، خاکستری، مشکی و …)

مناسب برای مدارس، کارگاه‌ها، پارکینگ‌ها و ساختمان‌های اداری.

مزایا

• نصب آسان روی دکل یا پشت‌بام
• بدون نیاز به برق یا باتری
• کاهش 40% هزینه نسبت به سیستم میله‌ای
• سبک‌وزن و ضدخوردگی
• قابل بازیافت 100%
• تست سالانه ساده با پروب مغناطیسی
• عمر مفید بیش از 15 سال

استانداردها

• NF C 17-102:2011 (فرانسه)
• UNE 21186 (اسپانیا)
• IEC 62305 و EN 50164-1 (بین‌المللی)
• گواهینامه Type Test از آزمایشگاه PAU فرانسه

نصب و پشتیبانی در ایران

نمایندگی‌های برنیکا، نیرو ایستا و ترازنیر محصول را عرضه می‌کنند.

• گارانتی: 15 سال
• خدمات پس از فروش: تست فعال‌سازی سالانه
• سیستم ارت: مقاومت < 10 اهم
• کابل پایین‌رونده: مسی Ø8 mm یا تسمه 30×3 mm
